分離式防滑拉馬
更新：2014-10-28 15:11:51 點擊：
- 產品品牌 盛鳴牌
- 產品型號 EPH
產品介紹
一、使用說明

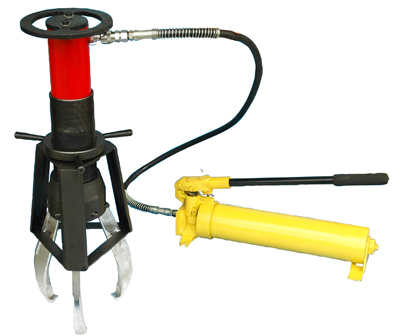

EPH型液壓防滑拉馬亦稱分離式液壓防滑拔輪器，是一種替代傳統拉馬的理想化新型工具。操作方便，使用省力、不受場地限制，結構緊湊，使用靈活，重量輕，體積小，攜帶方便等特點，適用于工廠、修理場所。
獨有的安全籠套設計，能牢固鎖定工件，防止打滑，工作更安全。
自動對中，防止偏載，保證絲桿始終處于受力中心，延長使用壽命。
通過T型手柄和安全籠迅速控制拉馬，操作更方便。
特殊形狀的鉗爪更利于狹小空間操作。
梯形螺紋絲桿，在較大扭矩時更省力。
二、工作原理
液壓防滑拉馬是以手動或電動油泵為動力，通過高壓油管的傳遞使千斤頂?shù)拇蠡钊蚯巴七M(jìn)，勾爪勾住被卸物承反作用力，實現拉卸之功能。液壓防滑拉馬分體式液壓拉馬輕便型攜帶方便，容易操作。爪子配有兩爪和三爪可以依工作現場需要進行拆換，客戶在選購時確定爪數。
三、操作方法
以手動泵為例，請按以下操作：
將防滑拉馬安放在所拉的工件上，調整好中心位置，保持三爪或二爪受力平衡。將手動油泵或電動油泵的快速接頭連接到防滑拉馬主機上，擰緊手動油泵卸載螺釘，操作前可略些輪開加油口上的螺絲。撳動手動油泵撳桿，拉馬頂芯向前移動，呈反作用力，拉鉤拉卸物體往后移動，拉出工件，如行程不夠長，可加墊塊在頂芯前部，再操作數次即可。
電動泵請參照電動油泵說明書。
|
型號 |
爪數 |
工作能力T |
最大扭矩NM |
張距范圍mm |
最大伸距mm |
中心螺桿直徑mm |
|
EPH204 |
2 |
5 |
27 |
13-127 |
102 |
14 |
|
EPH104 |
3 |
5 |
54 |
|
||
|
EPH208 |
2 |
10 |
102 |
13-178 |
152 |
16 |
|
EPH108 |
3 |
10 |
176 |
|
||
|
EPH208 |
2 |
12 |
203 |
19-305 |
203 |
20 |
|
EPH108 |
3 |
17 |
298 |
|
||
|
EPH210 |
2 |
15 |
237 |
25-381 |
246 |
20 |
|
EPH110 |
3 |
15 |
273 |
|
||
|
EPH213 |
2 |
25 |
644 |
64-457 |
305 |
29 |
|
EPH113 |
3 |
30 |
814 |
|
||
|
EPH216 |
2 |
35 |
1085 |
76-635 |
356 |
31 |
|
EPH116 |
3 |
40 |
1153 |
|
